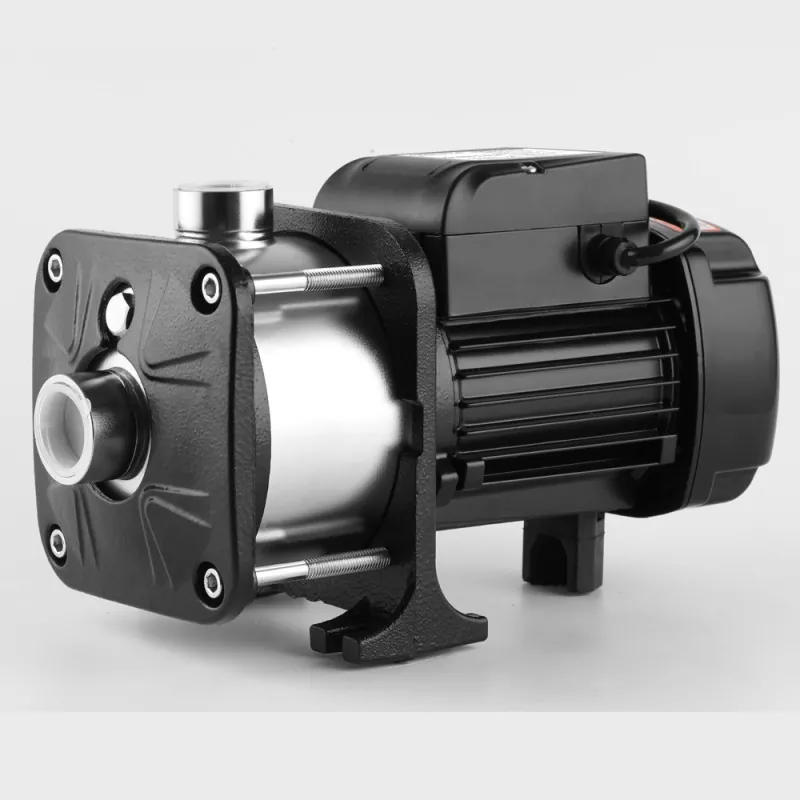

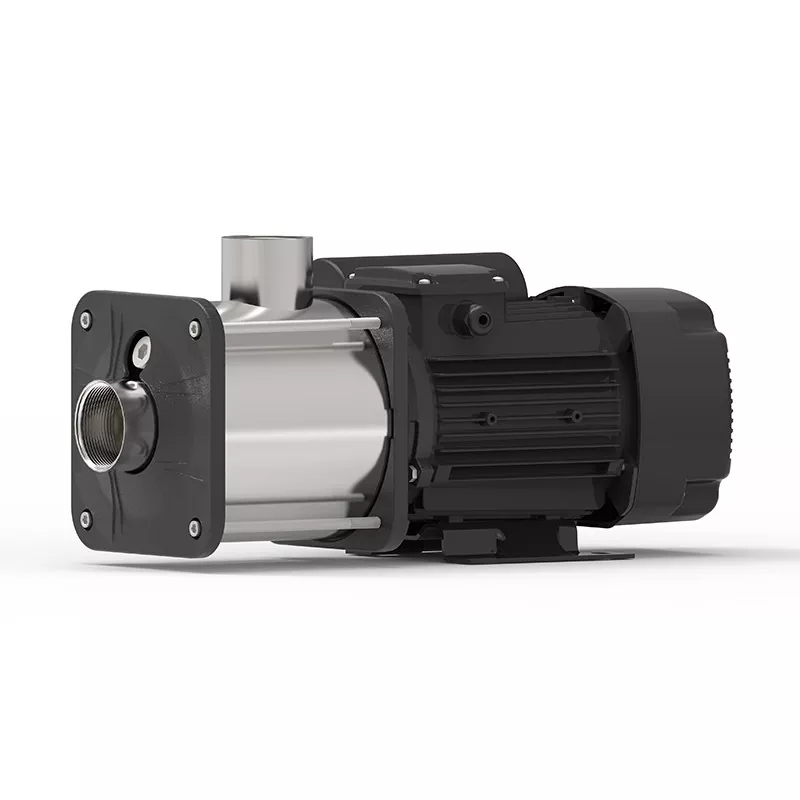

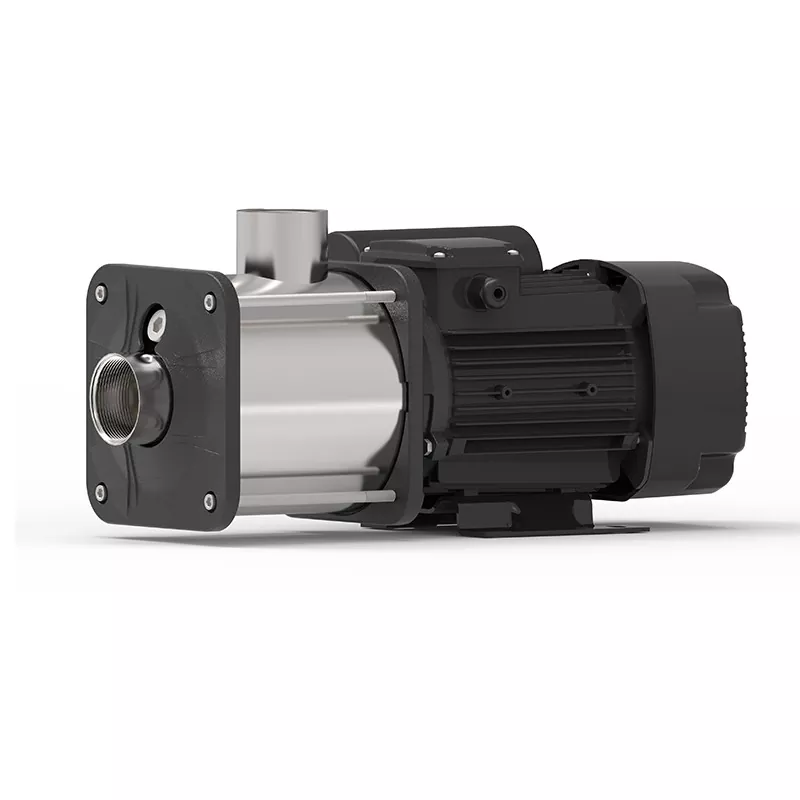

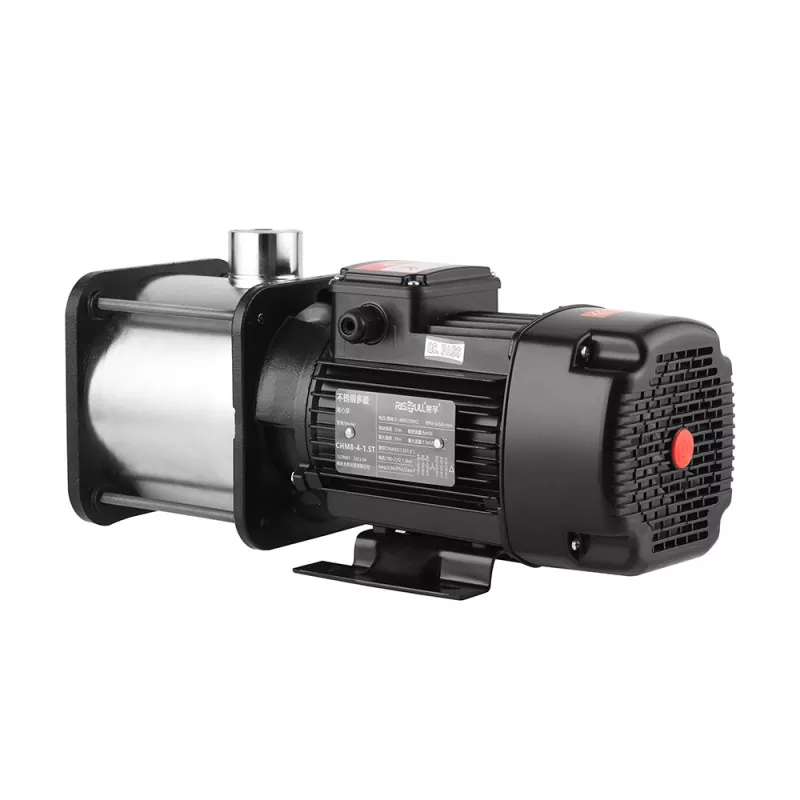

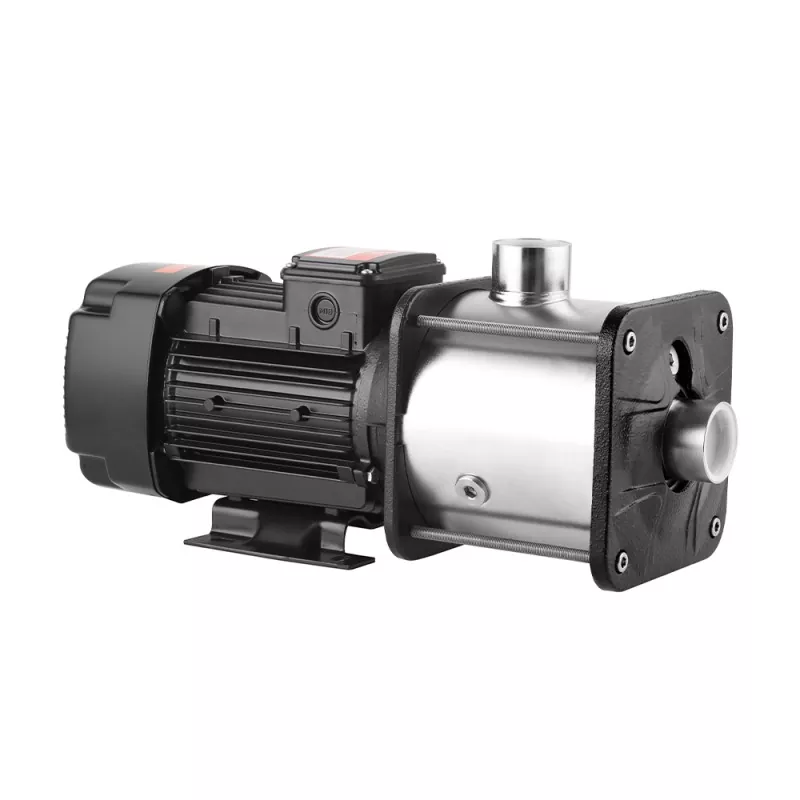

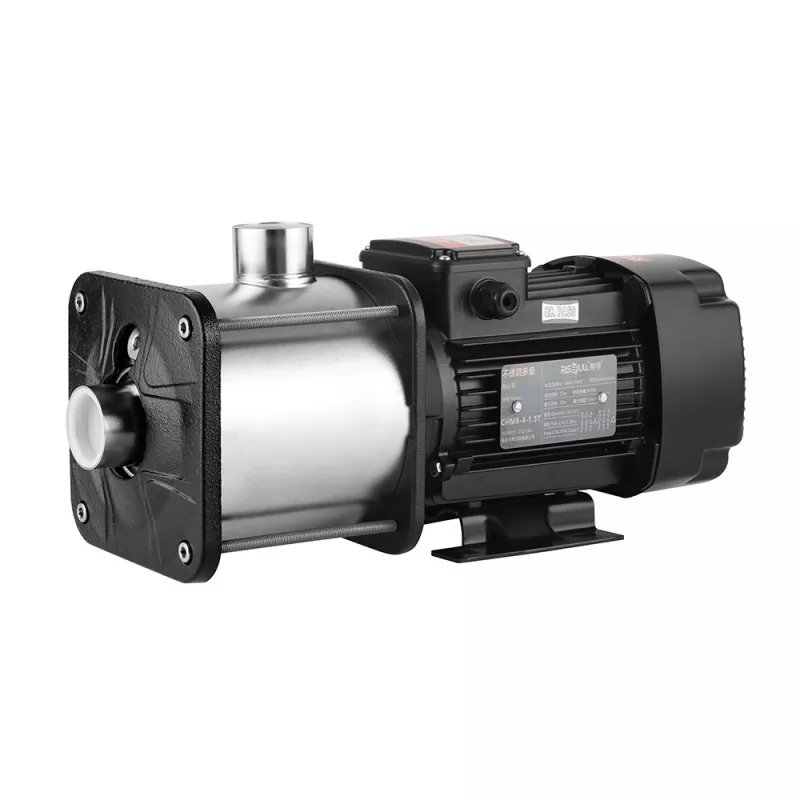

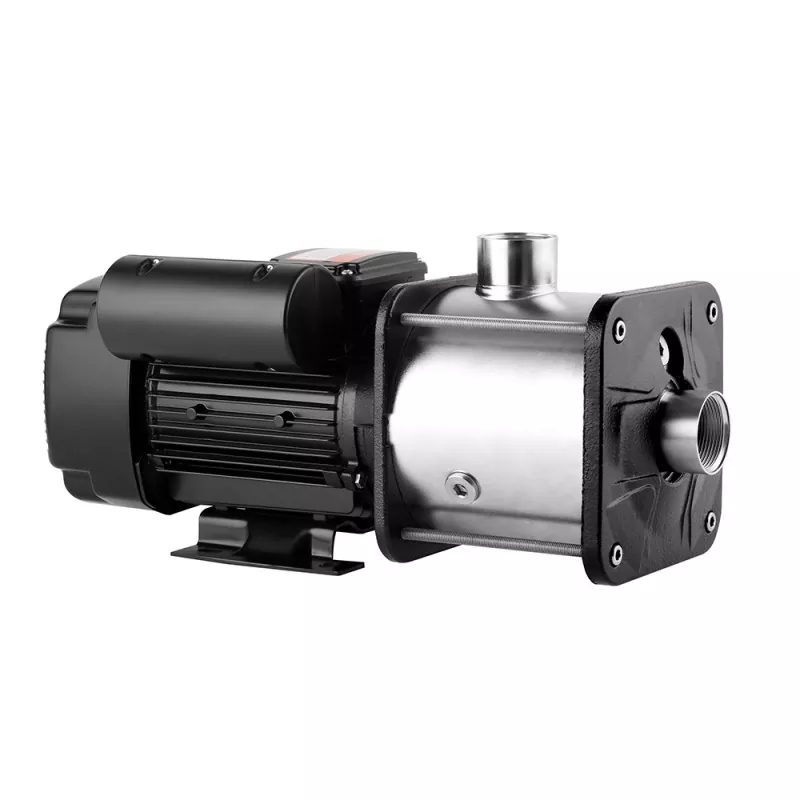

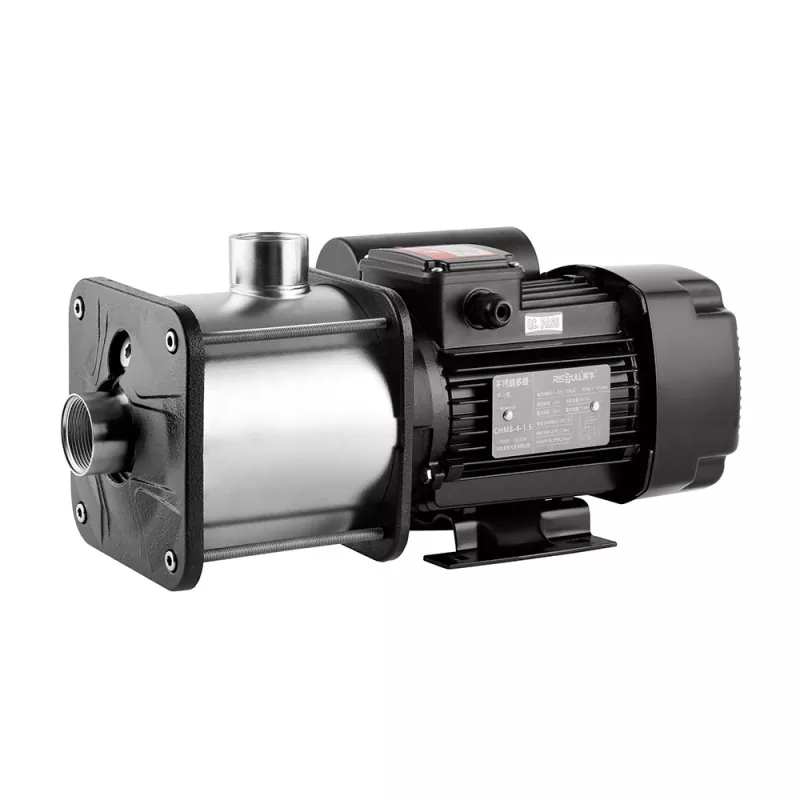

Κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα, το CHM-12 είναι εξαιρετικά ανθεκτικό και αντιστέκεται στη διάβρωση ακόμη και σε σκληρά περιβάλλοντα. Ο ισχυρός κινητήρας και η προηγμένη σχεδίαση της πτερωτής εξασφαλίζουν μέγιστη απόδοση, παρέχοντας υψηλούς ρυθμούς ροής και πίεση, ελαχιστοποιώντας την κατανάλωση ενέργειας.
Εξοπλισμένη με πολλαπλά στάδια, η Πολυβάθμια Αντλία Νερού είναι ικανή να παράγει υψηλή πίεση και έχει ένα ευρύ φάσμα εφαρμογών, από επεξεργασία νερού έως βιομηχανική επεξεργασία. Μπορεί να χειριστεί θερμοκρασίες υγρών που κυμαίνονται από -15 έως 120°C, καθιστώντας το κατάλληλο για διάφορες βιομηχανίες όπως η χημική, η φαρμακευτική και η επεξεργασία τροφίμων.
Ο συμπαγής σχεδιασμός του CHM-12 και οι εύκολες στην εγκατάσταση χαρακτηριστικά του το καθιστούν ιδανική επιλογή τόσο για μεγάλες όσο και για μικρές λειτουργίες. Η αντλία είναι επίσης εξαιρετικά αθόρυβη, παρέχοντας ένα άνετο περιβάλλον εργασίας χωρίς να ενοχλεί τους άλλους εργαζόμενους.
1. Κλιματισμός Σύστημα ψύξης & σύστημα HVAC
2. Επεξεργασία νερού: Καθαρισμός νερού και φιλτράρισμα νερού
3. Σύστημα ύδρευσης: Παράδοση αγωγών και ενίσχυση κτιρίου
4. Αλιευτική βιομηχανία και γεωργία: υδατοκαλλιέργεια, άρδευση με ψεκασμό και στάγδην άρδευση
|
Μοντέλο |
Εξουσία kW |
Μέγιστη ροή m³/h |
Max Head m |
Βαθμολογημένο σημείο (Flow@Head) |
Στροφείο Ποσ |
|
CHM12-2 |
1.2 |
17.5 |
25 |
12m³/h@19m |
2 |
|
CHM12-3 |
1.8 |
17 |
37 |
12m³/h@26m |
3 |
1. Θερμοκρασία υγρού: -15~105°c
2. Μέγιστη θερμοκρασία περιβάλλοντος: +45°C
3. Μέγιστη Πίεση: 10 Bar
4. Μεσαίες φυσικές ιδιότητες:
● Καθαρό νερό ή παρόμοιο υγρό νερού (χωρίς ίνες, αιωρούμενα στερεά≤3% & διάμετρος≤2mm)
● Αντιψυκτικό Υγρό (Κύριο συστατικό: γλυκόλη)
● Ήπιο διαβρωτικό υγρό (PH 5-9)
● Το καουτσούκ στεγανοποίησης στην αντλία είναι EPDM (δεν θα μπορούσε να χρησιμοποιηθεί για την παράδοση του MINERAL OIL)
5. Αν το υψόμετρο είναι μεγαλύτερο από 1000 μέτρα και το ιξώδες του μέσου είναι μεγαλύτερο από αυτό του καθαρού νερού, είναι απαραίτητο να αυξηθεί το περιθώριο της αντλίας νερού για να αποφευχθεί η υπερθέρμανση του κινητήρα.
|
Οχι. |
Συστατικό |
Υλικό |
Οχι. |
Συστατικό |
Υλικό |
|
|
01 |
Βίδα |
SUS201 |
21 |
Drop Guard |
NBR |
|
|
02 |
Βίδα αποστράγγισης |
AISI304 |
22 |
Βίδα |
SUS201 |
|
|
03 |
O-ring |
EPDM |
23 |
Υποστήριγμα |
HT200 |
|
|
04 |
Κάλυμμα σώματος αντλίας |
HT200 |
24 |
Ρουλεμάν |
||
|
05 |
Σώμα αντλίας |
AISI304 |
25 |
Στροφείο |
Άξονας συγκόλλησης με AISI304 |
|
|
06 |
Καπάκι παξιμάδι |
AISI304 |
26 |
Μοτέρ |
||
|
07 |
Μανίκι θέσης τελικού σταδίου |
AISI304 |
27 |
Terminal Board |
PBT |
|
|
08 |
Διαχύτης εισόδου |
AISI304 |
28 |
Terminal Box Washner |
NBR |
|
|
09 |
Στροφείο |
AISI304 |
29 |
Terminal Box |
Αλουμίνιο |
|
|
10 |
Μανίκι άξονα από χάλυβα βολφραμίου |
Χάλυβας βολφραμίου |
30 |
Βίδα |
||
|
11 |
Μανίκι άξονα |
AISI304 |
31 |
Βίδα |
||
|
12 |
Υποστήριξη Διαχύτης |
AISI304 |
32 |
Καλώδιο Fairlead |
PP |
|
|
13 |
Μανίκι άξονα |
AISI304 |
33 |
Υποστήριξη κάτω |
||
|
14 |
Διαχύτης |
AISI304 |
34 |
Βίδα |
||
|
15 |
Μανίκι θέσης πρώτου σταδίου |
AISI304 |
35 |
Ανοιξιάτικο πλυντήριο |
||
|
16 |
Διαχύτης Ουλέτας |
AISI304 |
36 |
Πίσω εξώφυλλο |
HT200 |
|
|
17 |
Επίπεδη φλάντζα |
AISI304 |
37 |
Ανεμιστήρας |
||
|
18 |
Μηχανική σφράγιση |
Γραφίτης +SIC |
38 |
Κάλυμμα ανεμιστήρα |
PA6 |
|
|
19 |
O-ring |
EPDM |
39 |
Λογότυπο από καουτσούκ |
Σιλικόνη |
